[DirectX 11] Deferred Fog

Deferred Fog

- 프로젝트 진행중 아트측 요청으로인해 거리기반, 높이기반 Fog가 필요하여 후처리 Fog를 구현하는 도중 움직이는 효과가 있으면 조금 더 자연스럽겠다는 생각에 Perin Noise 3D Texture를 활용하여 제작하였다.



Distance Fog

- Fog를 표현할 설정한 시작 지점부터 점점 Fog가 진해지도록 하였다.

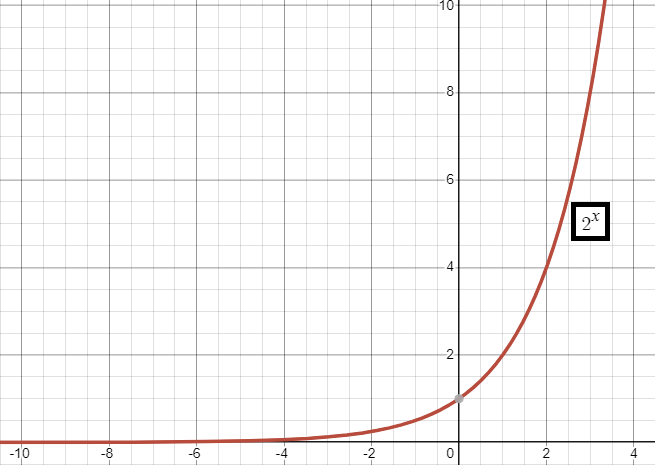

Distance Offset

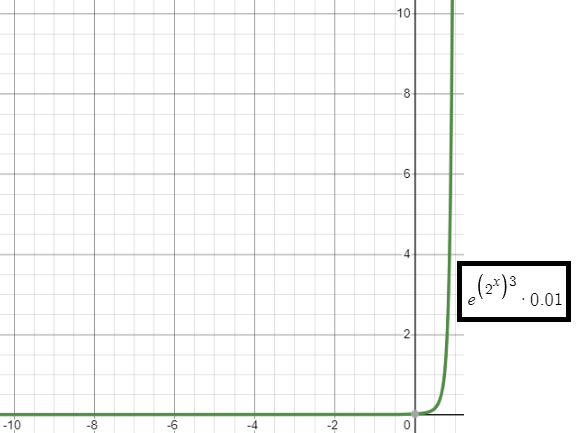

Distance Value

Height Fog

- 맵 위에선 얕게 바닥에 깔리는 느낌을 주기위해 해당 범위의 높이에서만 표현되도록 하였다.

- 맵 외의 멀리 있는 부분은 전체적으로 설정한 높이를 기준으로 높이가 낮아질수록 Fog가 진해지도록 하였다.

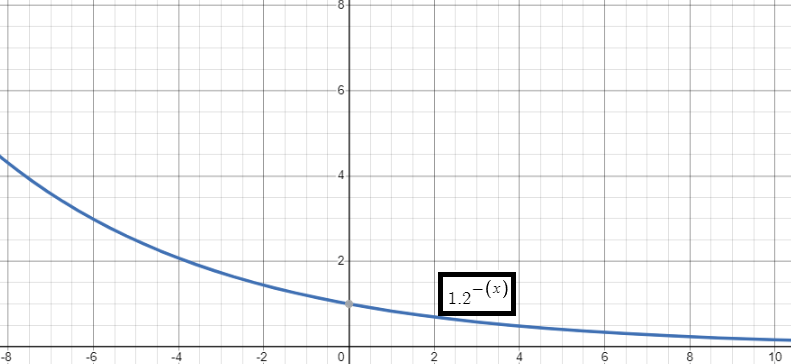

Height Offset

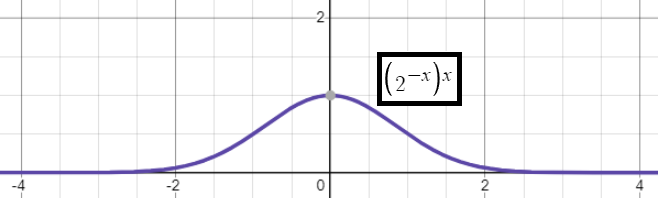

Height Value



Perin Noise Texture 3D

- 미리 생성해둔 Perin Noise Texture 3D를 활용하여 해당 Object의 Position을 활용하여 Noise Texture 를 Sampling을 하되, 움직이는 효과를 주기위해 현재 시간을 Texture의 x, y값의 변화를 주도록 하였다.

- Position 값을 그대로 적용하는경우 Texture의 크기와 맞지 않아 해당 Texture 크기로 정규화를 실행한 후에 설정하였다.



float3 ApplyFog(float3 originalColor, float3 toEye, float noise)
{
	// 지정 범위로 변환된 Distance..
	float pixelDistance = convertPercent * (length(gEyePosW - toEye) - gFogStartDepth);

	// 지정 범위로 변환된 Height..
	float pixelHeight = convertPercent * toEye.y;

	float distanceOffset = min(pow(2.0f, pixelDistance - gFogStartDistance), 1.0f);
	float heightOffset = min(pow(1.2f, -(pixelHeight + 3.0f)), 1.0f);

	// 거리 기반 안개 강도 설정..
	float distanceValue = exp(0.01f * pow(pixelDistance - gFogDistanceValue, 3.0f));
	float fogDistanceFactor = min(distanceValue, 1.0f);

	// 높이 기반 안개 강도 설정..
	float heightValue = (pixelHeight * gFogHeightValue) - 0.1f;
	float fogHeightFactor = pow(pow(2.0f, -heightValue), heightValue) * (1.0f - distanceOffset);

	// 두 요소를 결합한 최종 요소..
	float fogFinalFactor = min(fogDistanceFactor * fogHeightFactor * noise, 1.0f) + min(distanceOffset * heightOffset, 1.0f) + 0.01f;

	// 최종 혼합 색상..
	return lerp(originalColor, gFogColor, fogFinalFactor);
}

float4 Fog_PS(ScreenPixelIn pin) : SV_TARGET
{
    float3 outColor = gOriginMap.Sample(gSamClampLinear, pin.Tex);
    float3 position = gPositionRT.Sample(gSamClampLinear, pin.Tex).xyz;

    // 현재 Position을 Perlin Noise Texture 크기로 정규화..
    float3 coord = float3(int3(position * 100) % 12800) / 12800.0f;

    // 움직이는 효과를 위해 시간대비 이동..
    coord.x += gTime;
    coord.y += gTime;

    // Noise 값
    float noise = gNoiseVolume.SampleLevel(gSamWrapLinear, coord, 0).x;

    outColor = any(position) ? ApplyFog(outColor, position, noise) : lerp(outColor, gFogColor, 0.75f);

    return float4(outColor, 1.0f);
}

- Distance 기준 Fog Factor와 Height 기준 Fog Factor를 혼합하여 적용하는 Shader Code이다.



적용 영상

Deferred Fog 적용 영상
