시작하기 전에..

프로젝트에서 자체 텍스처 포멧을 사용하는 경우 텍스처 압축 포멧을 추가해야 할 때마다 압축기를 통해 압축 데이터를 지원해야 하는 경우가 발생한다. 압축기를 제공하는 오픈소스 라이브러리가  여러가지 있는데 NVIDIA의 NVTT의 경우 NVIDIA Texture Tools 3 부터는 풀 소스가 아닌 SDK 형식의 라이브러리를 제공한다. 빌드된 툴로는 DDS 형식의 포멧으로 적용을 해야 했기에 텍스처 데이터만 필요한 경우 SDK를 활용하여 압축기를 구성해야한다.

https://developer.nvidia.com/gpu-accelerated-texture-compression



NVIDIA Texture Tools 3

NVTT 3 can be used to compress textures to and from block-compressed formats including BC1-7 and LDR ASTC, which stay small both on disk and in GPU memory. Or use its image processing functions, like mipmapping and convolution, as part of a custom app or a

developer.nvidia.com



  • 텍스처 압축을 어떻게든 한다 치고.. 압축 해제는 어느 시점에?

압축 해제는 GPU에서 텍스처를 샘플링하는 순간에 이루어집니다.
GPU에 업로드된 텍스처가 압축 상태 그대로 VRAM에 존재하고, Shader에서 샘플링을 실행할 때 GPU는 해당 텍셀을 포함하는 압축된 블록을 가져와서 하드웨어가 실시간 압축 해제를 수행하므로 CPU 측에서 압축 해제 단계가 필요하지 않다.

  • 텍스처 포멧별 BPP(Bits Per Pixel)는 실제로 텍셀당 저장되는 비트 크기인가?

일반적인 비트맵처럼 1:1 대응은 아닙니다. BC Format의 실제 데이터 레이아웃은 고정 블록 크기 (ex: 4x4, 6x6 ...) 를 기준으로 압축을 수행하며, 해당 블록 전체에 대한 비트 수를 기준으로 BPP를 계산한다.
텍셀마다 다르게 저장되는 게 아니라, 블록 단위 압축이므로 평균 BPP(Bits Per Pixel)라고 표현할 수 있다.



텍스처 압축의 필요성

  • 컴퓨터 메모리가 수년에 걸쳐 더 커지고 빨라지고 저렴해졌음을 고려하면 여전히 메모리에서 텍스처를 압축해야 하는 필요성이 있는지 의문이 들지만 시각적 디테일을 높이고 반복을 줄이기 위해 더 높은 해상도의 더 많은 텍스처를 계속해서 요구하고 있다.
  • 게임 쉐이딩 모델이 더욱 정교해짐에 따라 각 재질에는 Diffuse Color, Normal, Specular Color, Emissive, Metalic, Roughness, AO 등 더 많은 수의 텍스처가 필요하다.
  • 리소스 용량이 작아지면 리소스 로딩 속도도 빨라진다. 또한 GPU가 텍스처 메모리에서 텍스처 픽셀 당 읽어들이는 데이터의 크기도 작아지므로 해당 픽셀을 GPU의 셰이더 코어로 가져오는 데 필요한 메모리 대역폭도 줄어들어 성능 향상을 가져온다. 압축된 텍스처를 디코딩하는 과정이 추가되지만 압축된 텍스처는 GPU에서 디코딩하고, GPU는 빠르다.



압축 포멧별 요구사항



포멧별 압축률 비교



PC Format

S3TC

S3TC 블록 디코딩 방식

  • 4x4의 블록 기반 압축 형식이다.
  • 팔레트는 모든 색상이 RGB 공간의 선분을 따라 균일한 간격으로 배치되어 있다고 가정하여 더욱 압축된다.
  • 압축 데이터 파일은 블록당 해당 선의 끝점만 저장하면 되며 다른 모든 팔레트 항목은 두 끝점을 서로 다른 비율로 혼합하여 재구성된다.



BC1 (DXT1) / BC1a (DXT1a)

BC1 블록 레이아웃 및 디코딩 보간 방식

  • BC1은 블록당 두개의 Endpoint를 설정하며 각각 RGB(5:6:5)의 16bit 색상 데이터를 저장한다.
  • 각 텍셀당 2bit의 색상 인덱스를 저장하여 디코딩 과정에서 보간한다.
  • 인코딩 과정에서 Endpoint을 반전을 주어 저장할 경우 알파 지원이 가능하지만 보간 단계가 4단계에서 3단계로 한단계 줄어드는 대신 알파 1bit의 활용이 가능하다.



BC2 (DXT2 / DXT3)

BC2 블록 레이아웃

  • BC2은 RGB 디코딩 보간 방식은 BC1과 동일하며 알파 데이터만 추가된 형태이다.
  • 알파 데이터는 각 텍셀별로 존재하기에 블록당 4x4x4 64bit 추가 메모리가 필요하다.
  • 각 텍셀별 알파의 보간은 0~255 사이의 4bit 인덱스값이 텍셀에 저장되어 있으며 해당 인덱스를 통한 16단계의 보간이 이루어진다.
  • 알파 데이터의 추가로 인해 BC1은 픽셀당 8bit인 반면, BC2는 데이터의 크기가 픽셀당 16bit로 압축된다.



BC3 (DXT4 / DXT5)

BC3 블록 레이아웃 및 디코딩 보간 방식

  • BC3는 RGB 디코딩 보간 방식은 BC1과 동일하며 알파 데이터만 추가된 형태이다.
  • 알파 데이터는 텍셀당 3bit 인덱스와 두개의 8bit Endpoint를 저장한다.
  • 각 텍셀별 알파 보간은 RGB 디코딩 방식과 유사하며 두개의 Endpoint를 기준으로 텍셀의 인덱스를 통해 보간이 이루어진다.
  • BC3가 4개의 알파 값만 보간하는 경우 두 개의 추가 알파 값(완전 투명의 경우 0, 완전 불투명의 경우 255)을 설정한다.
  • BC2와 데이터 크기는 동일하나 보간 기준점이 블록 단위의 최소 최대값으로 저장되어 텍셀별 인덱스에 할당되는 비트수가 적더라도 정밀도가 높게 표현되기 쉽다.



RGTC

  • RG 압축 형식에는 부호 없는 빨간색(BC4_UNORM), 부호 있는 빨간색(BC4_SNORM), 부호 없는 빨간색/녹색(BC5_UNORM), 부호 있는 빨간색/녹색(BC5_NORM)의 4가지가 있다.
  • BC4 / BC5는 동일한 알고리즘을 통해 인코딩 및 디코딩이 이루어지며 필요한 구성의 개수에 따라 선별하여 사용하여야 한다.
  • 해당 압축 포멧의 알고리즘은 BC3(DXT5)의 알파 형식과 동일한 압축을 사용한다.



BC4

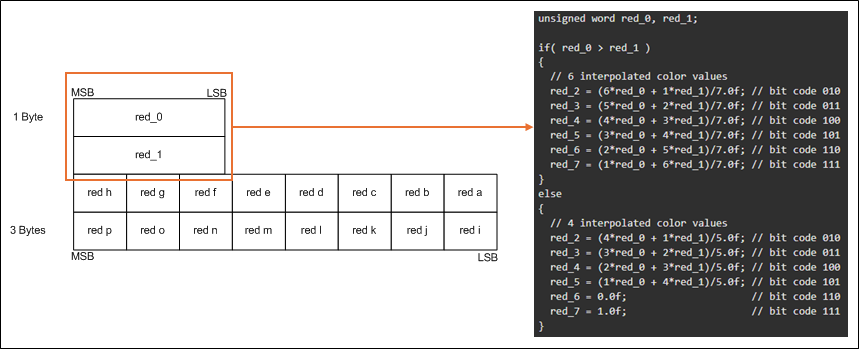

BC4 블록 레이아웃 및 디코딩 보간 방식

  • 각 색상에 대해 8bit를 사용하여 단일 구성 요소 색상 데이터를 저장하기 위한 포멧이다.
  • 인코딩 및 디코딩 방식은 BC3의 알파 채널의 처리 방식과 동일하다.
  • BC4의 알고리즘은 3bit 인덱스를 사용하여 8가지 색상이 포함된 색상표에서 색상을 찾는다. 저장된 두 색상(red_0 및 red_1)은 최소 및 최대 색상이다. 알고리즘은 선형 보간을 사용하여 나머지 색상을 계산한다.
  • 4개의 알파 값만 보간하는 경우 두 개의 추가 알파 값을 설정한다. 추가된 알파 값은 포멧 표현 형식에 따라 최소 최대값이 설정된다.
  • BC4는 signed( -1.0 ~ 1.0 )와 unsigned( 0.0 ~ 1.0 ) 포멧 형식에 따라 해당 범위로 인코딩 및 디코딩이 처리된다.



BC5

BC5 블록 레이아웃 및 디코딩 보간 방식

  • 각 색상에 대해 8bit를 사용하여 2성분 색상 16bit 데이터를 저장하기 위한 포멧이다.
  • 각 채널별 알고리즘은 BC4와 동일하며 단일 채널에서 2개의 채널로 확장된 포멧이다.
  • BC5 또한 signed와 unsigned 포멧 형식을 지원한다.


BPTC

 # 용어 정리

 Partition-bit (BC6H / BC7) : 4x4 블록에 해당하는 파티션의 ID
 Subset (BC6H / BC7) : [ Endpoint0, Endpoint1 ]의 한쌍, 하위 집합
 Parity-bit (BC7) : 각 구성 요소 공통의 낮은 비트 (P-bit)
 Unique P-bit (BC7) : Endpoint 각각의 고유 비트
 Shared P-bit (BC7) : Subset 한쌍의 공유 비트
 Rotation-bit (BC7) : 개별 채널과 다른 채널간의 회전 처리

BPTC 블록 디코딩 방식
BPTC 사전 계산된 색상 보간에 사용되는 가중치

  • Partition은 64개의 공간 분할 패턴으로 이루어져 있으며, 인코딩 과정에서 블록당 적절한 패턴을 선정하여 Partition ID를 저장한다.
  • Subset의 개수에 대한 공간 분할 패턴이 사전에 계산되어 있어 Partition ID를 통해 해당 블록을 선정힌다.
  • 해당 텍스처의 블록당 지정된 Subset 개수와 Partition ID를 기반으로 4x4 각 텍셀의 인덱스를 통해 색상 보간이 이루어진다.
  • 구성 요소당 보간 비트는 2, 3, 4비트일 수 있다. 각 비트 수에 해당하는 aWeight2, aWeight3, aWeight4 가중치 테이블이 사전에 계산되어 있으며 보간 비트는 이에 대한 인덱스이다.
  • 이러한 가중치는 6비트 고정 소수점 승수 역할을 한다.
  • 인덱스값의 총 비트수가 3비트×4×4의 48비트가 아니라 45비트이거나, 2비트×4×4의 32비트가 아니라 30비트 등의 인덱스 비트수에 대한 총합이 다르게 되어 있는 것을 볼 수 있다.
  • BPTC는 여러 개의 모드가 존재하며 각 블록의 데이터 크기는 동일해야 한다. 이로 인해 저장해야하는 인덱스 테이블의 크기가 부족하게 되는데 Subset의 개수에 따라 fix-up index를 추가하여 해당 인덱스들은 다른 텍셀의 인덱스에 비해 1비트 적게 저장되며 임의로 지정하는 것이 아닌 파티션의 타입별로 고정적으로 지정되어 있다.
  • fix-up index의 정밀도는 다른 텍셀에 비해 1bit 떨어지지만 기존에 S3TC보다 많은 Subset을 사용하기에 보다 나은 퀄리티를 제공할 수 있다.



BC6H

- Partitioning

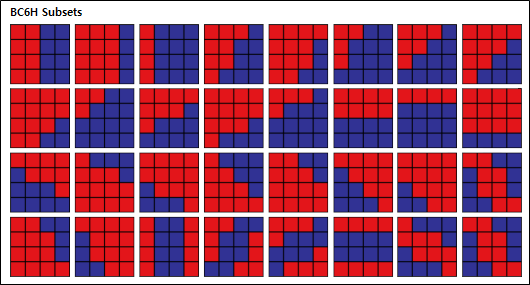

BC6H 사전에 계산된 파티션 집합
  • 블록당 두 개의 개별 라인 세그먼트를 허용한다.
  • 색상 변화가 큰 블록의 품질을 높인다.
  • 사전에 계산된 32개의 파티션 중 하나를 사용하여 현재 텍셀을 두 개의 라인 세그먼트 중 하나에 할당한다.

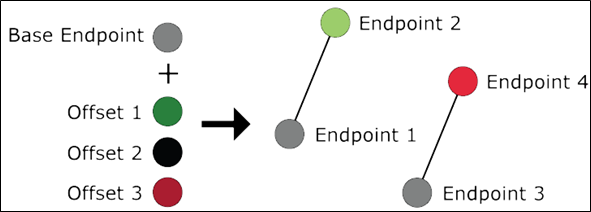

- Delta Compression

BC6H 디코딩 보간 방식

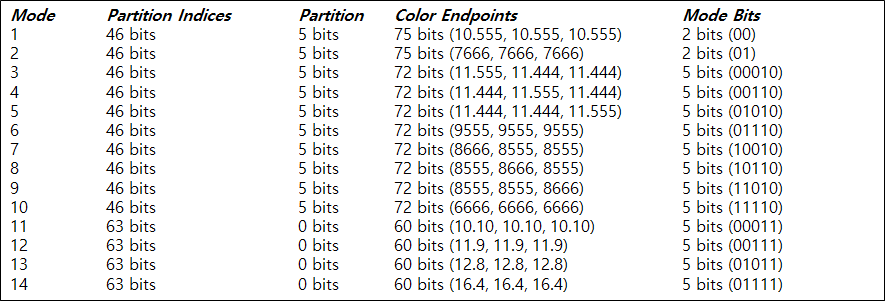

BC6H 각 블록 모드에 대한 형식
  • 첫 번째 끝점은 반정밀도 부동 소수점(half 16bit)으로 저장된다. (Base Endpoint)
  • 비슷한 값을 가진 블록의 품질을 높인다.
  • 끝점은 RGB 공간에서 선분을 정의한다.
  • 나머지 3개의 Endpoint는 기본 끝점에서 부호 있는 오프셋으로 저장된다.
  • 저장된 값은 정수이며 끝점 보간은 정수로 처리한다.
  • BC6H는 부동 소수점 비정규화를 지원하지만 INF, Nan은 지원하지 않으므로 인코더에서 해당 데이터는 변환이 필요하다.
  • 부동 소수점으로의 변환은 디코딩의 마지막 단계에서 발생한다. (텍스처 필터링 이전)
  • BC6H는 각 블록에 대한 14가지 모드가 존재하며 모드 번호는 하위 2bit 또는 하위 5bit로 인코딩된다.
  • 인코딩된 모드 번호는 하위 2bit가 2보다 작으면 모드 번호이고 그렇지 않으면 하위 5bit가 모드 번호로 식별한다.
  • 모드 중 파티션 비트가 없는 경우에는 단일 하위 집합(Subset) 블록이다.
  • Base Endpoint를 제외한 Offset Delta Vector의 경우 ( Endpoint 개수 - 1 x Delta Vector Bit ) 의 데이터가 인코딩 된다.



BC7

BC7 사전에 계산된 파티션 집합
BC7 디코딩 보간 방식

  • 원리는 S3TC와 비슷하며 4x4 블록단위로 압축이 이루어지고 블록당 Endpoint가 한쌍이 아닌 최대 3쌍을 보유할 수 있으며, 공간 분할 패턴에 의한 64개의 Partition이 나뉘어 Endpoint 개수에 대한 패턴들이 사전에 계산되어 있어 보간에 사용되는 비트를 늘려 정밀도를 높일 수 있도록 설계되어 있다.
  • BC3와 동일하게 알파 채널의 독립적인 인덱스 테이블이 있는 경우도 있으며 다른 채널과의 스위칭도 하드웨어 디코딩 과정에서 처리하기 위해 Mode 4,5에서 회전 비트를 사용할 수 있도록 되어있다.
  • BC7에는 공유 비트(P-bit)란 것이 존재하는데 모든 채널은 공유 비트 수 만큼 확장되어 가장 낮은 비트로 사용된다.
  • 이전의 S3TC의 경우 단일 모드로 모든 블록들의 디코딩 처리가 동일한 알고리즘으로 처리되었지만, BPTC의 경우 모드별로 다양한 디코딩 방식을 활용할 수 있도록 되어있다.
  • Mode 0은 상위 16개의 패턴만 사용한다.

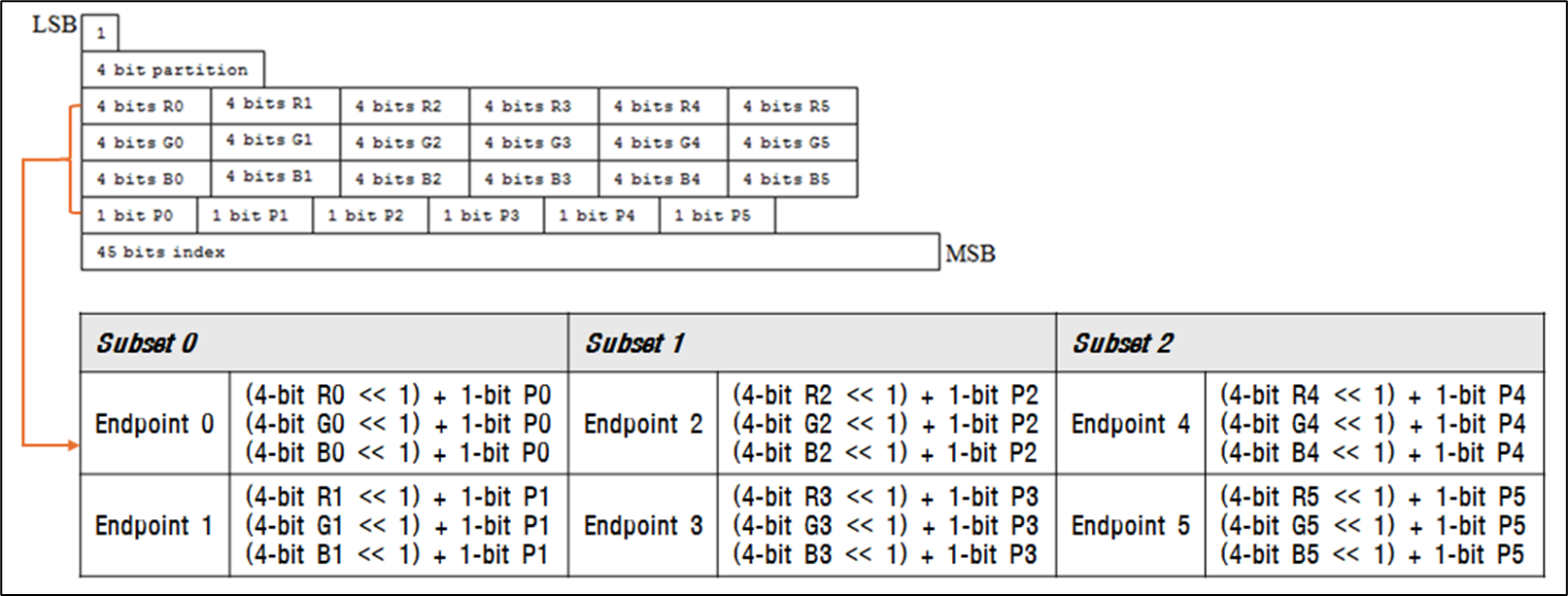

- Mode 0

  • Color components only (no alpha)
  • 3 subsets per block
  • RGBP 4.4.4.1 endpoints with a unique P-bit per endpoint
  • 3-bit indices
  • 16 partitions

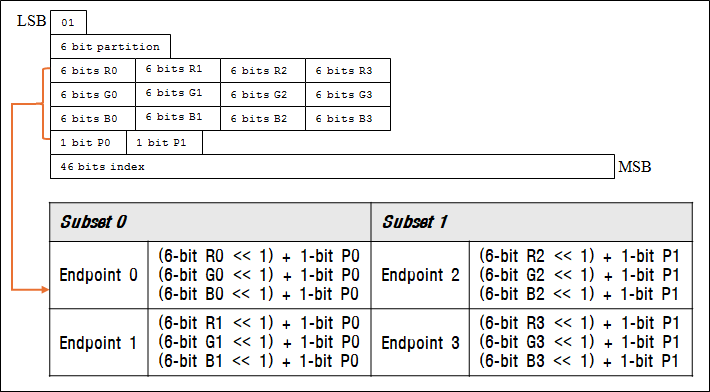

- Mode 1

  • Color components only (no alpha)
  • 2 subsets per block
  • RGBP 6.6.6.1 endpoints with a shared P-bit per subset)
  • 3-bit indices
  • 64 partitions

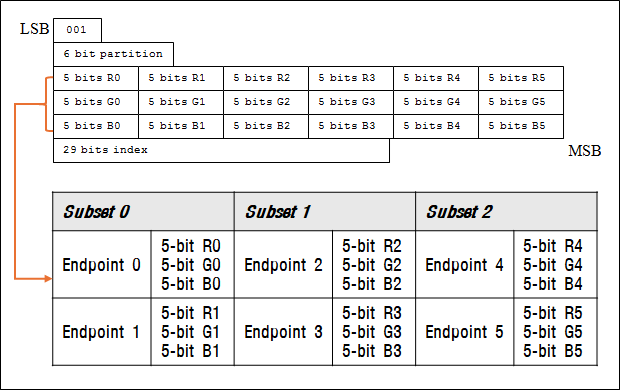

- Mode 2

  • Color components only (no alpha)
  • 3 subsets per block
  • RGB 5.5.5 endpoints
  • 2-bit indices
  • 64 partitions

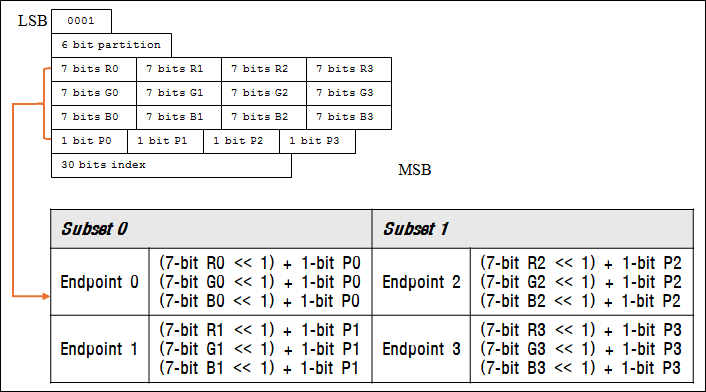

- Mode 3

  • Color components only (no alpha)
  • 2 subsets per block
  • RGBP 7.7.7.1 endpoints with a unique P-bit per subset)
  • 2-bit indices
  • 64 partitions

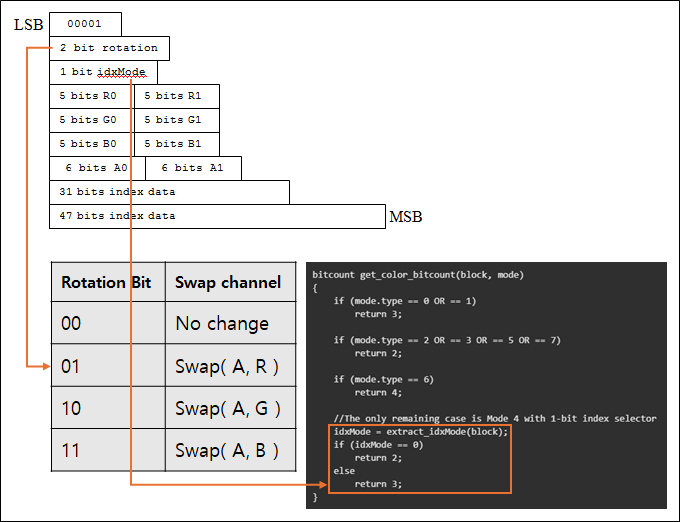

- Mode 4

  • Color components with separate alpha component
  • 1 subset per block
  • RGB 5.5.5 color endpoints
  • 6-bit alpha endpoints
  • 16 x 2-bit indices
  • 16 x 3-bit indices
  • 2-bit component rotation
  • 1-bit index selector (whether the 2- or 3-bit indices are used)

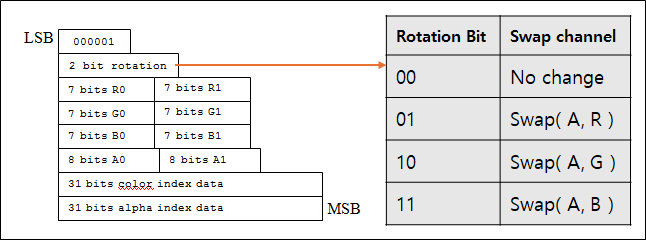

- Mode 5

  • Color components with separate alpha component
  • 1 subset per block
  • RGB 7.7.7 color endpoints
  • 8-bit alpha endpoints
  • 16 x 2-bit color indices
  • 16 x 2-bit alpha indices
  • 2-bit component rotation

- Mode 6

  • Combined color and alpha components
  • One subset per block
  • RGBAP 7.7.7.7.1 color (and alpha) endpoints (unique P-bit per endpoint)
  • 16 x 4-bit indices

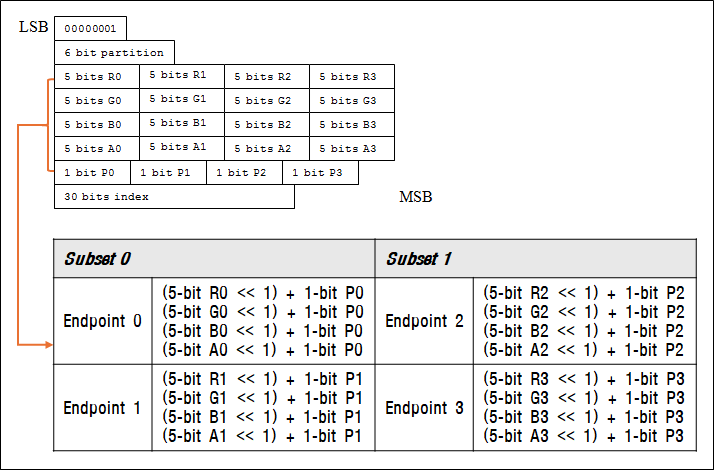

- Mode 7

  • Combined color and alpha components
  • 2 subsets per block
  • RGBAP 5.5.5.5.1 color (and alpha) endpoints (unique P-bit per endpoint)
  • 2-bit indices
  • 64 partitions



Mobile Format

Unreal과 Unity의 모바일 텍스처 압축기 설정

텍스처 압축 포멧은 하드웨어에서 기능을 제공해야만 사용할 수 있다. 모바일은 IOS와 Android로 나뉘는데 각각의 기기에서 지원하는 압축 포멧 형식이 달라 해당 플랫폼에서 지원하는 압축 형식으로 인코딩을 해줘야하는 불편함이 있었다.
ASTC가 나오기 전에는 ETC(Android) / PVRTC(IOS)로 각각 텍스처 인코딩을 해주어야 했지만 점차 ASTC를 지원하는 기기가 많아짐에 따라 두 플랫폼이 호환되는 ASTC 포멧을 주로 사용하고 있다.
언리얼과 유니티의 경우 빌드 옵션에 각 플랫폼별 설정된 텍스처 압축 포멧으로 변환 및 빌드를 할 수 있도록 구성되어 있다.



ETC

ETC 압축 데이터 레이아웃 및 색상별 휘도 테이블

  • Android 기반 장치의 표준 압축 방식이다.
  • ETC 블록의 크기는 4x4이며, 두 개의 하위 블록으로 구성된다. Differential 블록 유형은 첫 번째 하위 블록의 기본 색상이 RGB555 정밀도로 저장되고 두 번째 기본 색상에 대해 3bit 오프셋이 저장된다. Individual 블록 유형의 경우 두 기본 색상이 모두 RGB444 형식으로 직접 저장된다.
  • 두 모드 모두에서 4×4 블록은 2×4 또는 4×2 크기의 두 개의 하위 블록으로 나뉜다. 이에 대한 결정은 플립 비트(flip)를 통해 이루어진다.
  • T0 / T1은 각 기준 색상별 휘도 테이블에 대한 3bit의 인덱스 값이며 0~7까지의 구간이 있다. 각 텍셀별 보간 구간에 대한 2bit의 인덱스 값을 저장한다.



PVRTC

PVRTC 압축 데이터 레이아웃

  • 주로 iOS 장치에서 사용 가능하며 드물게 Android에서 PowerVR 그래픽 코어를 사용하는 기기의 경우 지원 가능한 압축 방식이다.
  • PVRTC의 주요 목표는 S3TC 및 ETC1과 같은 블록 기반 방법에서 자주 발생하는 직사각형 영역의 불연속성을 피하는 것이다. 텍스처를 독립적인 텍셀 블록으로 간주하는 대신 텍스처를 이중선형으로 확대된 한 쌍의 저해상도 이미지로 나타낸다.
  • 알파 채널을 지원하는 경우 각 블록의 Endpoint RGB의 각 채널별 1bit씩 총 3bit를 알파 채널에 할당하여 활용한다.
  • 해당 압축 포멧은 샘플링 과정에서 디코딩 이후 Blurring이 추가적으로 진행된다.
  • 블록내의 다른 픽셀의 색은, 자신의 대표색과 주위의 블록의 대표색을 사용해 보간하는 것으로 색을 넣어 간다.



ASTC

ASTC 파티셔닝 및 각 블록 크기에 대한 BPP

  • 모든 OpenGL ES 3.2 및 OpenGL ES 3.1+AEP GPU와 일부 OpenGL ES 3.0 GPU에서 지원한다.
  • ASTC는 S3TC/BC7과 유사합니다. 최대 4개의 Subset과 보간 가중치가 압축된 블록에 저장되고 사전 정의된 파티션만 지원되며 파티션 ID는 블록에 저장된다.
  • LDR, HDR, 2D 및 3D 텍스처도 지원하므로 유연한 형식이다.
  • ASTC는 S3TC/BC7과 다르게 고정 블록 형식이 아닌 가변 블록 형식을 지원한다. 모든 형식의 블록의 크기는 128bit로 동일하며 필요에 따라 정밀도가 중요하지 않는 텍스처의 경우 블록의 크기를 크게 설정하여 메모리를 절약 할 수 있다.



References

- BC Format
https://www.reedbeta.com/blog/understanding-bcn-texture-compression-formats
https://learn.microsoft.com/en-us/windows/win32/direct3d10/d3d10-graphics-programming-guide-resources-block-compression
https://learn.microsoft.com/en-us/windows/win32/direct3d11/texture-block-compression-in-direct3d-11
https://registry.khronos.org/DataFormat/specs/1.1/dataformat.1.1.html#BPTC
https://fileadmin.cs.lth.se/cs/Education/EDAN35/lectures/L8-texcomp.pdf

- Mobile Format
https://registry.khronos.org/DataFormat/specs/1.3/dataformat.1.3.pdf
https://sv-journal.org/2014-1/06/en/index.php?lang=en#6-4
